涂料的耐水性是指漆膜對水的作用的抵抗能力。漆膜耐水性的好壞與樹脂中所含的極性基團、顏料中的水溶性鹽、漆膜中的各種添加劑等因素有關，也受被涂物的表面處理及漆膜的干燥條件等因素影響。當漆膜浸在水中或者在濕度非常大的環境下，需要抵抗水或者水汽對它的侵蝕作用（包括溶解、腐蝕等）。當漆膜不能抵擋水的侵蝕時，會出現發白、失光、起泡、脫落等現象。

那么如何提高漆膜耐水性呢？

      1、選擇耐水性好的樹脂和固化劑。耐水性好的樹脂分散液有以下指標：較高的羥值、盡量低的酸值、較高的玻璃化溫度、較高的分子量、較窄的分子量分布、盡量少的極性單體、帶脲環胺類等能增強濕附著力的單體等。選擇固化劑時，使用異氰酸酯固化劑。HDI脂肪族異氰酸酯三聚體最為常用，以前一般用聚醚鏈端改性，但是成膜后依然殘留在漆膜中的聚鏈段對使得漆膜的耐水性大大降低；可以選擇磺酸鹽改性的HDI，用氨水做助劑，漆膜干燥后，氨水揮發，少量的磺酸基團對耐水性的降低遠遠小于聚醚改性的HDI。

       2、盡量降低顏填量或選擇疏水性好的粉料。有明顯親水溶脹的硅酸鹽填料要慎用，如蒙脫土、高嶺土。對于滑石粉、沉淀硫酸鋇類的填料，選擇進行疏水處理較好的；對于有機色漿一定要注意其化學結構，帶電性以及使用的表面活性劑；漆膜疏水性還可以通過添加納米材料獲得，特別是納米硅氧化合物。

       3、減少配方中“親水結構”（親水基團）的含量。受到環保的影響，降低涂料中VOC的排放，現在水性涂料中的成膜助劑等沸點較高，揮發太慢的助劑在漆膜水完全干燥后，還會長時間殘留在漆膜中，降低漆膜的耐水性。

       4、增加漆膜交聯密度和固化反應完全程度。選擇羥值高端樹脂分散體、適當的助劑，保證漆膜固化后具有較高的交聯密度。當然，助劑的添加要適量，過多也會降低耐水性。

       5、降低漆膜的表面張力。漆膜的表面張力降低后，會具有一定的疏水性，可以利用硅氧烷類流平劑等進行實現。

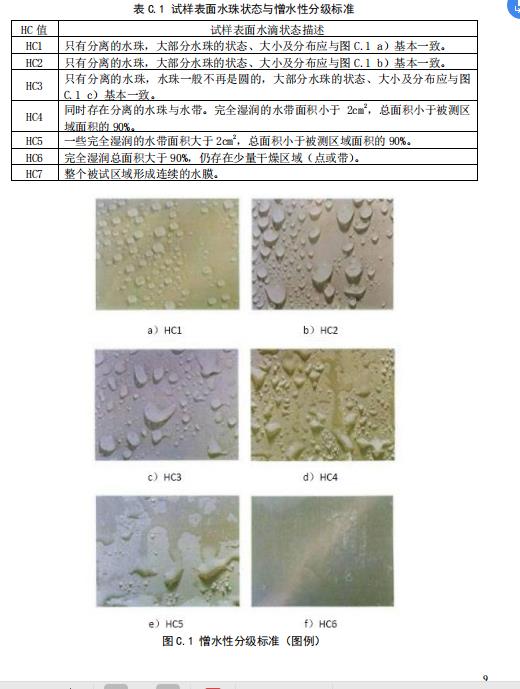

6、解決底材的抗水結構以后效果還是不明顯的話還可以使用一種增加水性涂料疏水憎水的助劑，涂料疏水劑 涂料防水劑產品特性：涂料疏水劑具有荷葉疏水效果、抗沾污、爽滑手感、增加墻漆壽命、拒絕水痕發霉。使用范圍：用于內外墻乳膠漆、荷葉漆、真石漆/真石罩面漆、硅PU面漆、水性木器漆、啤酒箱光油、混凝土膠凝劑、水性丙稀酸乳液。

       以上幾種方式來提高水性涂料的耐水性是比較有效的。但是，我國氣候條件多樣，南方濕熱多雨，北方冰霜期長，滿足水性防腐蝕涂料施工的良好氣候條件的時間窗口確實不多，這會限制了水性涂料的推廣應用。

原創作者：澳達   原創內容鏈接：http://m.cp619.cn/773.html，轉載請注明出處
